2.5 PARALEL DAN SERI – PARALEL KONFIGURASI

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar Teori

4. Percobaan

5. Download

1. Tujuan;[kembali}

untuk memahami materi rangkaian paralel dan seri-paralel konfigurasi
untuk mengetahui perhitungan pada penggunaan dioda

2. Alat dan Bahan;[kembali}

Baterai, berfungsi sebagai sumber arus listrik.
Dioda Silikon, berfungsi sebagai penyearah arus bolak-balik atau biasa disebut dengan arus AC.
LED Green, berfungsi sebagai indikator atau sinyal indikator/lampu indikator.
Resistor, berfungsi sebagai pembagi, pembatas, dan pengatur arus dalam suatu rangkaian.
Resistor 1k Ohm
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik. Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

Ground, berfungsi sebagai penghantar arus listrik langsung ke bumi.

3. Dasar Teori;[kembali}

Metode yang diterapkan dalam Bagian 2.4 dapat diperluas ke analisis konfigurasi paralel dan seri-paralel. Untuk setiap area aplikasi, cukup cocokkan rangkaian langkah berurutan yang diterapkan pada konfigurasi dioda rangkaian.

EXAMPLE 2.12

Tentukan Vo, I1, ID1, dan ID2 untuk konfigurasi dioda paralel pada Gambar 2.30.

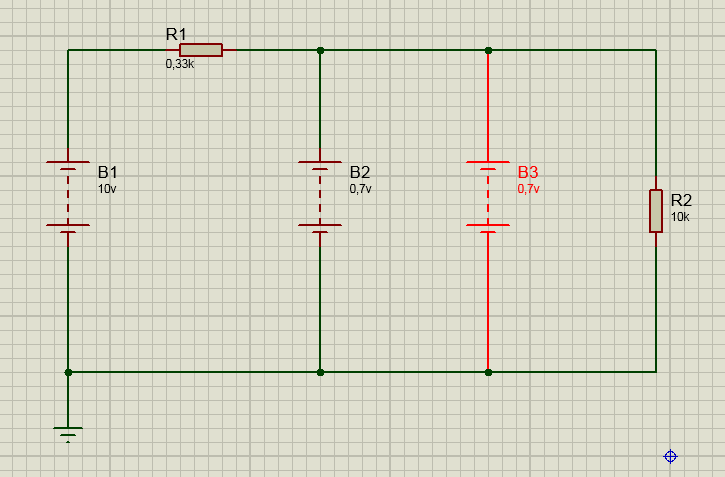

Untuk tegangan yang diterapkan, "tekanan" dari sumber adalah untuk menetapkan arus melalui setiap dioda dengan arah yang sama seperti yang ditunjukkan pada Gambar 2.31. Karena arah arus yang dihasilkan cocok dengan arah panah di setiap simbol dioda dan tegangan yang diberikan lebih besar dari 0,7 V, kedua dioda berada dalam status "on". Tegangan di elemen paralel selalu sama dan V=0,7v

maka,

Dengan asumsi dioda memiliki karakteristik serupa, maka

Contoh 2.12 menunjukkan satu alasan untuk menempatkan dioda secara paralel. Jika nilai arus dioda pada Gambar 2.30 hanya 20 mA, arus sebesar 28,18 mA akan merusak perangkat jika muncul sendiri pada Gambar 2.30. Dengan menempatkan dua secara paralel, arus dibatasi ke nilai aman 14,09 mA dengan tegangan terminal yang sama.

EXAMPLE 2.15

Tentukan arus I1, I2, dan ID2 untuk jaringan Gambar 2.36.

Tegangan yang diterapkan (tekanan) seperti untuk menghidupkan kedua dioda, seperti yang dicatat oleh arah arus yang dihasilkan dalam jaringan Gambar 2.37. Perhatikan penggunaan notasi singkat untuk dioda "on" dan solusinya diperoleh melalui penerapan teknik yang diterapkan pada rangkaian DC-jaringan paralel.

Menerapkan hukum tegangan Kirchhoff di sekitar loop yang ditunjukkan dalam arah jarum jam akan menghasilkan

Di simpul bawah (a)

PROBLEM

1. Menentukan tegangan Vo untuk jaringan dari Gambar

SOLUSI :

Awalnya, akan terlihat bahwa tegangan yang diberikan akan membuat kedua dioda "on". Namun, jika keduanya "on", penurunan 0,7 V melintasi dioda silikon tidak akan cocok dengan 0,3 V yang melintasi dioda germanium seperti yang disyaratkan oleh fakta bahwa tegangan pada elemen paralel harus sama. Tindakan yang dihasilkan dapat dijelaskan hanya dengan menyadari bahwa ketika pasokan dihidupkan, hal itu akan meningkat dari 0 menjadi 12 V selama periode waktu tertentu — meskipun mungkin dapat diukur dalam milidetik. Pada saat kenaikan 0,3 V dipasang di seluruh dioda germanium, ia akan "hidup" dan mempertahankan tingkat 0,3 V. Dioda silikon tidak akan pernah memiliki kesempatan untuk menangkap 0,7 V yang diperlukan dan oleh karena itu rangkaian tetap dalam keadaan terbuka. Hasilnya :

Vo = 12v - 0,3v = 11,7v

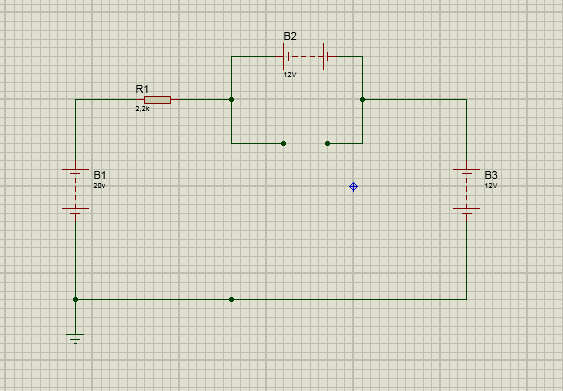

2. Tentukan arus I untuk jaringan pada gambar
