Tugas UTS
Membuat Alarm Deteksi Hujan

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. tujuan

2. alat dan bahan

3. dasar teori

4. percobaan

5. download

1. Tujuan;[kembali}

Untuk memberikan alarm peringatan ketika terdeteksi hujan.

2. Alat dan Bahan;[kembali}

1. Baterai


   Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.
2. Transistor NPN (BC548C)

Transistor adalah perangkat semikonduktor yang digunakan untuk memperkuat atau mengganti sinyal elektronik dan daya listrik. Itu terdiri dari bahan semikonduktor biasanya dengan setidaknya tiga terminal untuk koneksi ke sirkuit eksternal.

       3. Buzzer

Buzzer atau bunyi bip adalah perangkat sinyal audio.

       4. Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.

Cara membaca resistor

1. Masukan angka langsung dari resistor dengan gelang warna pertama
2. Masukan angka langsung dari resistor dengan gelang warna kedua
3. Masukan angka langsung dari resistor dengan gelang warna ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

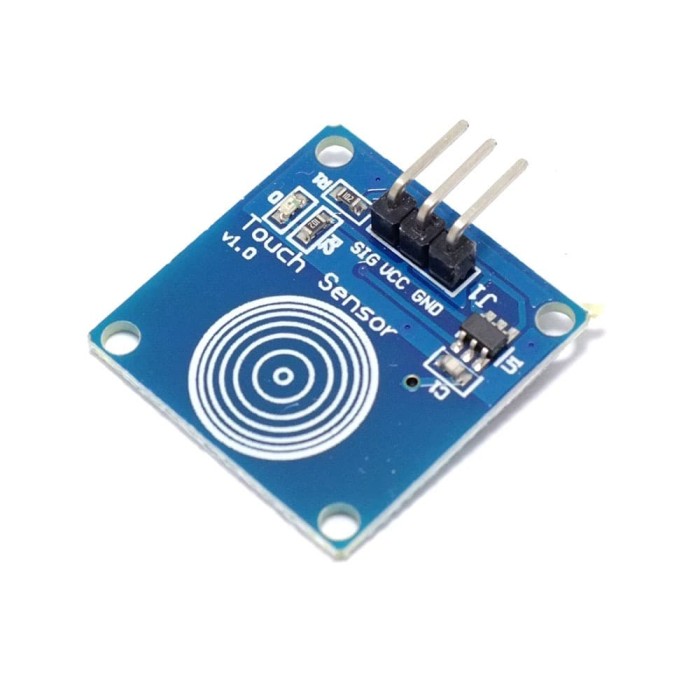

                  5. Sensor Sentuh

Sensor sentuh adalah sensor yang peka terhadap sentuhan, pada sentuhan manusia terdapat energi listrik, walaupun jumlah energinya terhitung kecil, tetapi perangkat ini dapat mendeteksinya.

       6. Sensor LH-83

Sensor HL-83 adalah sensor yang peka terhadap air, ketika ada cairan yang mendekati PCB maka sensor ini dapat mendeteksinya.

3. Dasar Teori;[kembali}

Sensor Sentuh

Digital Touch Sensor inilah salah satu saklar modern. Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh.

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

Gambar Grafik Sensor Sentuh

Dari datasheet kita lihat performance dari IC ini bisa di gunakan untuk tegangan kerja VCC baik 3.3volt ataupun 5volt DC dan memiliki prinsip capacitance. Dan kelebihan lain kita bisa setting ouput pin active high atau active low pada kondisi awal pada pin AHLB.

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

Sensor Hujan
   Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya. Untuk pengaplikasiannya sensor ini dapat digunakan untuk jemuran otomatis jadi ketika hujan turun sensor mendeteksi dan akan memberikan peringatan atau untuk tambahan dapat digunakan penutup yang dapat melindungi jemuran pada saat hujan. Untuk jenisnya di pasaran terdapat FC-37 dan YL-83.



4. Percobaan;[kembali}

• Untuk membuat rangkaian pendeteksi huajn. Pertama, siapkan semua alat dan bahan yang bersangkutan, di ambil dari library proteus



• Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.

• Tepatkan posisi letak nya dengan gambar rangkaian

• Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh

• Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, buzzer akan hidup saat rangkaian dijalankan

     B. Gambar Rangkaian

C. Video Simulasi

Prinsip Kerja:

 Saat rintikan hujan mengenai sensor hujan, maka sensor akan mengirimkan tegangan sebesar 5v. Karena motor memerlukan tegangan yang lebih besar maka dibutuhkan amplifier untuk memberbesark tegangan output tersebut .Setelah diperbesar maka motor dapat bekerja dengan maksimal dan sekat air akan naik ketika sekat air naik kita dapat memutus dengan membuka saklar agak tidak ada daya yang terbuang.

5. download;[kembali}

simulasi rangkaian proteus

library HL-83

library sensor sentuh

gambar rangkaian

video simulasi rangkaian
