Tugas 4
Membuat Rangkaian Lampu Otomatis
1. Tujuan;[kembali}
- Mengetahui fungsi komponen yang digunakan.
- Mengetahui prinsip kerja Resistor jenis LDR
- Membuat rangkaian aplikasi "lampu otomatis" pada aplikasi Proteus.
- Baterai 12 V
- Resistor 10 Kohm
- LED
Kuning : 2,4 V.
Hijau : 2,6 V.
Biru : 3,0 V – 3,5 V.
Putih : 3,0 – 3,6 V.
Ultraviolet : 3,5 V.
- Transistor NPN
3. Continuous Collector current (IC) is 500mA
4. Emitter Base Voltage (VBE) is 5V
5. Base Current(IB) is 5mA maximum
6. Available in To-92 Package
- Ground
Yaitu dengan menancapkan sebuah batang logam atau pasak biasanya di pasang tegak lurus masuk kedalam tanah. Ada juga yang menggunakan pipa galvanis yang di dalamnya di isi dengan kabel BC, kemudian di hubungkan dengan kabel penyalur melalui bak kontrol.
Bila sistem single grounding masih mendapatkan hasil kurang baik, maka perlu di tambahkan material logam arus pelepas ke dalam tanah yang jarak antara batang logam atau material minimal 2 meter dan dihubungkan dengan kabel BC/BCC.
Penambahan batang logam atau material dapat juga di tanam mendatar dengan kedalaman tertentu, bisa juga mengelilingi bangunan membentuk cincin atau cakar ayam. Kedua teknik ini bisa juga di terapkan secara bersamaan dengan acuan tahanan sebaran/resistansi kurang dari 5 Ohm setelah pengukuran dengan Earth Tester Ground.
3. Maksimum Ground
Maksimum grounding yaitu dengan memasukkan bahan grounding penangkal petir dalam bentuk lembaran tembaga yang diikat oleh kabel BC, serta dengan memasukkan larutan bentonite pada titik grounding penangkal petir tersebut. Hal ini dengan tujuan untuk meningkatkan serta menjaga kualitas resistensi grounding. Biasanya material ini di gunkan pada daerah yang tekstur tanahnya keras atau berbatu.
- Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A
- Relay
- Diode
- Potensiometer Slider
Potensiometer memiliki prinsip kerja yang bisa mengubah nilai dari sebuah hambatan secara linier yang dapat mempunyai banyak fungsi seperti :
- Untuk mengatur sebuah volume mixer atau sound system.
- Untuk membagi sebuah tegangan.
- Untuk pengendali sebuah level sinyal.
- Diode
- Potensiometer Slider
Potensiometer memiliki prinsip kerja yang bisa mengubah nilai dari sebuah hambatan secara linier yang dapat mempunyai banyak fungsi seperti :
- Untuk mengatur sebuah volume mixer atau sound system.
- Untuk membagi sebuah tegangan.
- Untuk pengendali sebuah level sinyal.
- OP AMP
Tetapi pada prakteknya ,ada beberapa karakteristik OpAmp antara lain:
- Arus bias input (Input bias current). Pada prakteknya akan ada aliran arus yang mengalir ke dalam kedua input opamp. Arus ini adalah arus bias mundur transistor. Arus bias input didefinisikan sebagai:
I bias = (I1 + I2 ) / 2.
- Arus Offset input (Input offset current). Arus offset input merupakan perbedaan arus bias input dari kedua terminal input. I os = │ I1 – I2│
- Tegangan offset input ( Input offset voltage). Bila V1 dan V2 berada pada tegangan yang sama, tegangan output idealnya harus nol, karena Vo = Ad ( V2 – V1). Tetapi pada prakteknya akan ada tegangan pada output. Tegangan offset input didefinisikan sebagai perbedaan tegangan yang harus disupplaykan pada kedua terminal input agar tegangan output sama dengan nol.
- Differensial voltage gain ( Ad ). Merupakan gain bila perbedaan sinyal tegangan input disupplaykan pada kedua terminal input.
- Common mode voltage gain ( Ac ). Merupakan gain bila suatu sinyal input yang sama disupplaykan pada kedua termi nal input opamp.
- Common mode rejection ratio ( CMRR ). Merupakan perbandingan antara Ad dan Ac dalam satuan dB. CMRR = Ad / Ac.
- Supply voltage rejection ratio ( SVRR ). SVRR = Perubahan dalam tegangan supplay. Perubahan dalam tegangan offset input
- Slew Rate. Merupakan ukuran waktu yang dibutuhkan untuk mensaklarkan output dari minimum tegangan negatip ke maximum tegangan positip. SR = ∆V / ∆T.
- Full power bandwidth ( f FPBW ). f FPBW merupakan frekwensi terbesar dari tegangan sinus penuh yang dapat di outputkan opamp tanpa terjadinya efek slew rate. Jika output,Vo = Vom sin (2πft), maka gradinnya: dVo/ dt = 2πf Vom cos (2πft). Gradien akan maximum bila cos (2πft) = 1. Maka │ dVo/ dt │= 2πf Vom, dimana f adalah f FPBW. Jadi SR = 2π f FPBW Vom. Dan f FPBW = SR / (2π Vom).
- Generic non elektonik kapasitor
Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tidak tertentu. Kapasitor berbeda dengan akumulator dalam menyimpan muatan listrik terutama tidak terjadi perubahan kimia pada bahan kapasitor, besarnya kapasitansi dari sebuah kapasitor dinyatakan dalam farad. Pengertian lain Kapasitor adalah komponen elektronika yang dapat menyimpan dan melepaskan muatan listrik.
- LDR
- OP AMP
Tetapi pada prakteknya ,ada beberapa karakteristik OpAmp antara lain:
- Arus bias input (Input bias current). Pada prakteknya akan ada aliran arus yang mengalir ke dalam kedua input opamp. Arus ini adalah arus bias mundur transistor. Arus bias input didefinisikan sebagai:
I bias = (I1 + I2 ) / 2.
- Arus Offset input (Input offset current). Arus offset input merupakan perbedaan arus bias input dari kedua terminal input. I os = │ I1 – I2│
- Tegangan offset input ( Input offset voltage). Bila V1 dan V2 berada pada tegangan yang sama, tegangan output idealnya harus nol, karena Vo = Ad ( V2 – V1). Tetapi pada prakteknya akan ada tegangan pada output. Tegangan offset input didefinisikan sebagai perbedaan tegangan yang harus disupplaykan pada kedua terminal input agar tegangan output sama dengan nol.
- Differensial voltage gain ( Ad ). Merupakan gain bila perbedaan sinyal tegangan input disupplaykan pada kedua terminal input.
- Common mode voltage gain ( Ac ). Merupakan gain bila suatu sinyal input yang sama disupplaykan pada kedua termi nal input opamp.
- Common mode rejection ratio ( CMRR ). Merupakan perbandingan antara Ad dan Ac dalam satuan dB. CMRR = Ad / Ac.
- Supply voltage rejection ratio ( SVRR ). SVRR = Perubahan dalam tegangan supplay. Perubahan dalam tegangan offset input
- Slew Rate. Merupakan ukuran waktu yang dibutuhkan untuk mensaklarkan output dari minimum tegangan negatip ke maximum tegangan positip. SR = ∆V / ∆T.
- Full power bandwidth ( f FPBW ). f FPBW merupakan frekwensi terbesar dari tegangan sinus penuh yang dapat di outputkan opamp tanpa terjadinya efek slew rate. Jika output,Vo = Vom sin (2πft), maka gradinnya: dVo/ dt = 2πf Vom cos (2πft). Gradien akan maximum bila cos (2πft) = 1. Maka │ dVo/ dt │= 2πf Vom, dimana f adalah f FPBW. Jadi SR = 2π f FPBW Vom. Dan f FPBW = SR / (2π Vom).
- Generic non elektonik kapasitor
- LDR
3. Dasar Teori;[kembali}
LDR merupakan resistor yang digunakan untuk mendeteksi perubahan cahaya yang terjadi dengan hasil berupa perubahana tahanan.
Fungsi dari komponen-komponen yang digunakan dalam rangkaian yang akan dibuat yaitu:
A. Generator DC
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah. Generator DC dibedakan menjadi beberapa jenis berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker), jenis generator DC yaitu:
1. Generator penguat terpisah
2. Generator shunt
3. Generator kompon
Generator DC terdiri dua bagian, yaitu stator, yaitu bagian mesin DC yang diam, dan bagian rotor, yaitu bagian mesin DC yang berputar. Bagian stator terdiri dari: rangka motor, belitan stator, sikat arang, bearing dan terminal box. Sedangkan bagian rotor terdiri dari: komutator, belitan rotor, kipas rotor dan poros rotor.
Bagian yang harus menjadi perhatian untuk perawatan secara rutin adalah sikat arang yang akan memendek dan harus diganti secara periodic / berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan amplas halus untuk membersihkan noda bekas sikat arang.
2. Prinsip kerja Generator DC
Pembangkitan tegangan induksi oleh sebuah generator diperoleh melalui dua cara:
• dengan menggunakan cincin-seret, menghasilkan tegangan induksi bolak-balik.
• dengan menggunakan komutator, menghasilkan tegangan DC.
Proses pembangkitan tegangan tegangan induksi tersebut dapat dilihat pada Gambar 2 dan Gambar 3.
Gambar 2. Pembangkitan Tegangan Induksi.
Jika rotor diputar dalam pengaruh medan magnet, maka akan terjadi perpotongan medan magnet oleh lilitan kawat pada rotor. Hal ini akan menimbulkan tegangan induksi. Tegangan induksi terbesar terjadi saat rotor menempati posisi seperti Gambar 2 (a) dan (c). Pada posisi ini terjadi perpotongan medan magnet secara maksimum oleh penghantar. Sedangkan posisi jangkar pada Gambar 2.(b), akan menghasilkan tegangan induksi nol. Hal ini karena tidak adanya perpotongan medan magnet dengan penghantar pada jangkar atau rotor. Daerah medan ini disebut daerah netral.
Gambar 3. Tegangan Rotor yang dihasilkan melalui cincin-seret dan komutator.
Jika ujung belitan rotor dihubungkan dengan slip-ring berupa dua cincin (disebut juga dengan cincin seret), seperti ditunjukkan Gambar 3.(1), maka dihasilkan listrik AC (arus bolak-balik) berbentuk sinusoidal. Bila ujung belitan rotor dihubungkan dengan komutator satu cincin Gambar 3.(2) dengan dua belahan, maka dihasilkan listrik DC dengan dua gelombang positip.
• Rotor dari generator DC akan menghasilkan tegangan induksi bolak-balik. Sebuah komutator berfungsi sebagai penyearah tegangan AC.
• Besarnya tegangan yang dihasilkan oleh sebuah generator DC, sebanding dengan banyaknya putaran dan besarnya arus eksitasi (arus penguat medan).
B. Battery
Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya.

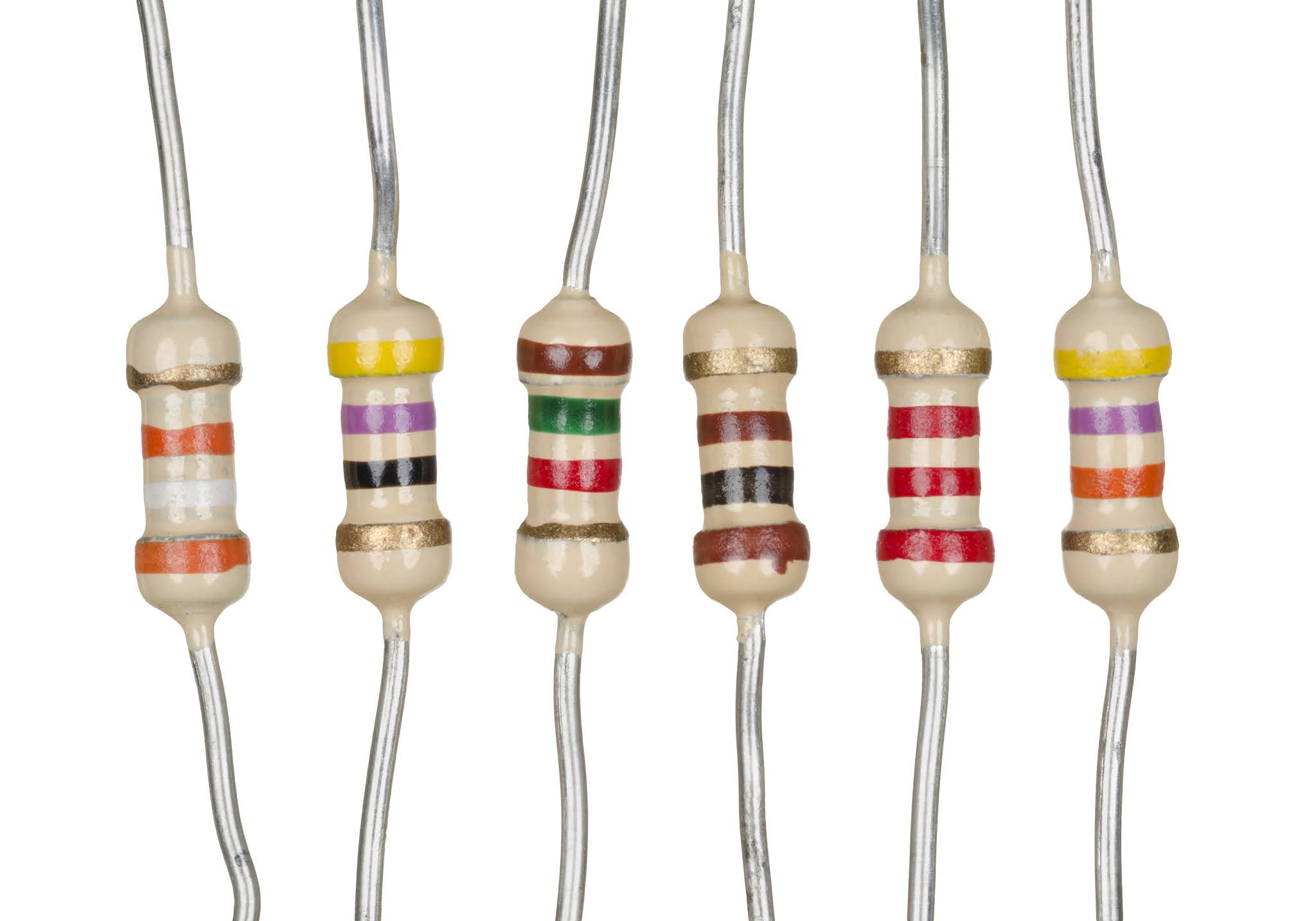

C. Resistor
Resistor memiliki nilai resistansi atau hambatan yang berfungsi untuk menghambat dan mengatur arus listrik yang mengalir dalam rangkaian. Resistor memiliki dua pin untuk mengukur tegangan listrik dan arus listrik, dengan resistansi tertentu yang dapat menghasilkan tegangan listrik di antara kedua pin. Nilai tegangan terhadap resistansi berbanding lurus dengan arus yang mengalir.
D. LED
Light Emitting Diode atau LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang digunakan.
E. Ground
Fungsi GroundingSistem grounding pada peralatan kelistrikan dan elektronika adalah untuk memberikan perlindungan pada seluruh sistem. Untuk lebih jelasnya, berikut ini adalah beberapa fungsi dari grounding:
- Untuk keselamatan, grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting, misalnya kabel grounding yang terpasang pada badan/sasis alat elektronik seperti setrika listrik akan mencegah kita tersengat listrik saat rangkaian di dalam setrika bocor dan menempel ke badan setrika.
- Dalam instalasi penangkal petir, system grounding berfungsi sebagai penghantar arus listrik yang besar langsung ke bumi. meski sifatnya sama, namun pemasangan kabel grounding untuk instalasi rumah dan grounding untuk pernangkal petir pemasangannya harus terpisah.
- Sebagai proteksi peralatan elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya bocor tegangan.
- Grounding di dunia eletronika berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.
F. Potensiometer
Potensiometer penggeser, atau pot geser, dirancang untuk mengubah nilai resistansi kontaknya dengan gerakan linier dan dengan demikian terdapat hubungan linier antara posisi kontak penggeser dan resistansi keluaran.
Potensiometer slide terutama digunakan dalam berbagai peralatan audio profesional seperti mixer studio, fader, equalizer grafis, dan konsol kontrol nada audio yang memungkinkan pengguna untuk melihat dari posisi kenop kotak plastik atau pegangan jari pengaturan aktual slide. .
Salah satu kelemahan utama dari potensiometer slider adalah bahwa mereka memiliki slot terbuka yang panjang untuk memungkinkan roda penghapus bergerak bebas dan naik turun di sepanjang trek resistif. Slot terbuka ini membuat trek resistif di dalam rentan terhadap kontaminasi dari debu dan kotoran, atau oleh keringat dan minyak dari tangan pengguna. Penutup dan layar slotted felt dapat digunakan untuk meminimalkan efek kontaminasi trek resistif.
1. Generator penguat terpisah
2. Generator shunt
3. Generator kompon
Bagian yang harus menjadi perhatian untuk perawatan secara rutin adalah sikat arang yang akan memendek dan harus diganti secara periodic / berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan amplas halus untuk membersihkan noda bekas sikat arang.
2. Prinsip kerja Generator DC
Pembangkitan tegangan induksi oleh sebuah generator diperoleh melalui dua cara:
• dengan menggunakan cincin-seret, menghasilkan tegangan induksi bolak-balik.
• dengan menggunakan komutator, menghasilkan tegangan DC.
Proses pembangkitan tegangan tegangan induksi tersebut dapat dilihat pada Gambar 2 dan Gambar 3.
Gambar 2. Pembangkitan Tegangan Induksi.
Jika rotor diputar dalam pengaruh medan magnet, maka akan terjadi perpotongan medan magnet oleh lilitan kawat pada rotor. Hal ini akan menimbulkan tegangan induksi. Tegangan induksi terbesar terjadi saat rotor menempati posisi seperti Gambar 2 (a) dan (c). Pada posisi ini terjadi perpotongan medan magnet secara maksimum oleh penghantar. Sedangkan posisi jangkar pada Gambar 2.(b), akan menghasilkan tegangan induksi nol. Hal ini karena tidak adanya perpotongan medan magnet dengan penghantar pada jangkar atau rotor. Daerah medan ini disebut daerah netral.
Gambar 3. Tegangan Rotor yang dihasilkan melalui cincin-seret dan komutator.
Jika ujung belitan rotor dihubungkan dengan slip-ring berupa dua cincin (disebut juga dengan cincin seret), seperti ditunjukkan Gambar 3.(1), maka dihasilkan listrik AC (arus bolak-balik) berbentuk sinusoidal. Bila ujung belitan rotor dihubungkan dengan komutator satu cincin Gambar 3.(2) dengan dua belahan, maka dihasilkan listrik DC dengan dua gelombang positip.
• Rotor dari generator DC akan menghasilkan tegangan induksi bolak-balik. Sebuah komutator berfungsi sebagai penyearah tegangan AC.
• Besarnya tegangan yang dihasilkan oleh sebuah generator DC, sebanding dengan banyaknya putaran dan besarnya arus eksitasi (arus penguat medan).
- Untuk keselamatan, grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting, misalnya kabel grounding yang terpasang pada badan/sasis alat elektronik seperti setrika listrik akan mencegah kita tersengat listrik saat rangkaian di dalam setrika bocor dan menempel ke badan setrika.
- Dalam instalasi penangkal petir, system grounding berfungsi sebagai penghantar arus listrik yang besar langsung ke bumi. meski sifatnya sama, namun pemasangan kabel grounding untuk instalasi rumah dan grounding untuk pernangkal petir pemasangannya harus terpisah.
- Sebagai proteksi peralatan elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya bocor tegangan.
- Grounding di dunia eletronika berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.
Potensiometer slide terutama digunakan dalam berbagai peralatan audio profesional seperti mixer studio, fader, equalizer grafis, dan konsol kontrol nada audio yang memungkinkan pengguna untuk melihat dari posisi kenop kotak plastik atau pegangan jari pengaturan aktual slide. .
Salah satu kelemahan utama dari potensiometer slider adalah bahwa mereka memiliki slot terbuka yang panjang untuk memungkinkan roda penghapus bergerak bebas dan naik turun di sepanjang trek resistif. Slot terbuka ini membuat trek resistif di dalam rentan terhadap kontaminasi dari debu dan kotoran, atau oleh keringat dan minyak dari tangan pengguna. Penutup dan layar slotted felt dapat digunakan untuk meminimalkan efek kontaminasi trek resistif.
G. Transistor
Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal (switching), stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Pada rangkaian kali ini digunakan transistor BC547 bertipe NPN. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff (saklar tertutup).
H. Kapasitor
Struktur sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik. Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas dan lain-lain. Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif akan mengumpul pada salah satu kaki (elektroda) metalnya dan pada saat yang sama muatan-muatan negatif terkumpul pada ujung metal yang satu lagi.
Muatan positif tidak dapat mengalir menuju ujung kutub negatif dan sebaliknya muatan negatif tidak bisa menuju ke ujung kutub positif, karena terpisah oleh bahan dielektrik yang non-konduktif. Muatan elektrik ini tersimpan selama tidak ada konduksi pada ujung-ujung kakinya. Di alam bebas, fenomena kapasitor ini terjadi pada saat terkumpulnya muatan-muatan positif dan negatif di awan. Kemampuan untuk menyimpan muatan listrik pada kapasitor disebuat dengan kapasitansi atau kapasitas.
I. Diode
J. RelayPrinsip Kerja RelayPada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
- Electromagnet (Coil)
- Armature
- Switch Contact Point (Saklar)
- Spring
Berikut ini merupakan gambar dari bagian-bagian Relay :
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.
Arti Pole dan Throw pada RelayKarena Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay. Berikut ini adalah penjelasan singkat mengenai Istilah Pole and Throw :
- Pole : Banyaknya Kontak (Contact) yang dimiliki oleh sebuah relay
- Throw : Banyaknya kondisi yang dimiliki oleh sebuah Kontak (Contact)
Berdasarkan penggolongan jumlah Pole dan Throw-nya sebuah relay, maka relay dapat digolongkan menjadi :
- Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
- Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
- Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.
- Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.
Selain Golongan Relay diatas, terdapat juga Relay-relay yang Pole dan Throw-nya melebihi dari 2 (dua). Misalnya 3PDT (Triple Pole Double Throw) ataupun 4PDT (Four Pole Double Throw) dan lain sebagainya.
Untuk lebih jelas mengenai Penggolongan Relay berdasarkan Jumlah Pole dan Throw, silakan lihat gambar dibawah ini :
K. OP AMP
Penguat operasional (bahasa Inggris: operational amplifier) atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan (bahasa Inggris: coupling) arus searah yang memiliki bati (faktor penguatan atau dalam bahasa Inggris: gain) sangat besar dengan dua masukan dan satu keluaran. Penguat operasional pada umumnya tersedia dalam bentuk sirkuit terpadu dan yang paling banyak digunakan adalah seri 741.Penguat operasional adalah perangkat yang sangat efisien dan serba guna. Contoh penggunaan penguat operasional adalah untuk operasi matematika sederhana seperti penjumlahan dan pengurangan terhadap tegangan listrik hingga dikembangkan kepada penggunaan aplikatif seperti komparator dan osilator dengan distorsi rendah.
Detail Operational Amplifier seri 741
Penguat operasional dalam bentuk rangkaian terpadu memiliki karakteristik yang mendekati karakteristik penguat operasional ideal tanpa perlu memperhatikan apa yang terdapat di dalamnya. Karakteristik penguat operasional ideal adalah:- Bati tegangan tidak terbatas
- Impedansi masukan tidak terbatas
- Impedansi keluaran nol
- Lebar pita tidak terbatas
- Tegangan offset nol (kondisi ketika masukan sebesar nol)
L. LDR
Simbol LDR
LDR (Light Dependent resistor) bersfungsi sebagai sensor cahaya. LDR adalah suatu komponen yang mempunyai perubahan resistansi yang besarnya tergantung pada cahaya. Semakin banyak terkena cahaya, maka semakin menurun nilai resistansinya. Sebaliknya, jika semakin sedikit sensor terkena cahaya, maka nilai hambatannya akan semakin besar sehingga arus listrik yang mengalir akan terhambat. Cara mengukur hambatan pada LDR yaitu alat ukur multimeter dengan fungsi pengukuran ohm (
).
Struktur/konstruksi fisik komponen LDR
Cara kerja LDR
Cara kerja LDR dapat dijelaskan sebagai berikut:
1. LDR akan menghambat aliran arus listrik apabila pada tidak ada berkas cahaya yang mengenai permukaan atas LDR.
2. Apabila intensitas cahaya yang mengenai permukaan LDR kecil (sedikit), maka nilai resistansi LDR akan besar (RLDR = besar).
3. Apabila intensitas cahaya yang mengenai permukaan LDR besar (banyak), maka nilai resistansi LDR akan kecil (RLDR = kecil).
Untuk lebih memahami cara kerja komponen LDR, maka silakan mengamati gambar untai aplikasi LDR dan gambar grafik perbandingan antara intensitas cahaya yang diterima LDR dengan nilai resistansi LDR pada gambar 4 dan gambar 5 di bawah ini.
Untai aplikasi LDR
Grafik kerja LDR
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
- Electromagnet (Coil)
- Armature
- Switch Contact Point (Saklar)
- Spring
Berikut ini merupakan gambar dari bagian-bagian Relay :
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.
Karena Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay. Berikut ini adalah penjelasan singkat mengenai Istilah Pole and Throw :
- Pole : Banyaknya Kontak (Contact) yang dimiliki oleh sebuah relay
- Throw : Banyaknya kondisi yang dimiliki oleh sebuah Kontak (Contact)
Berdasarkan penggolongan jumlah Pole dan Throw-nya sebuah relay, maka relay dapat digolongkan menjadi :
- Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
- Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
- Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.
- Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.
Selain Golongan Relay diatas, terdapat juga Relay-relay yang Pole dan Throw-nya melebihi dari 2 (dua). Misalnya 3PDT (Triple Pole Double Throw) ataupun 4PDT (Four Pole Double Throw) dan lain sebagainya.
Untuk lebih jelas mengenai Penggolongan Relay berdasarkan Jumlah Pole dan Throw, silakan lihat gambar dibawah ini :
- Bati tegangan tidak terbatas
- Impedansi masukan tidak terbatas
- Impedansi keluaran nol
- Lebar pita tidak terbatas
- Tegangan offset nol (kondisi ketika masukan sebesar nol)
|
| Simbol LDR |
LDR (Light Dependent resistor) bersfungsi sebagai sensor cahaya. LDR adalah suatu komponen yang mempunyai perubahan resistansi yang besarnya tergantung pada cahaya. Semakin banyak terkena cahaya, maka semakin menurun nilai resistansinya. Sebaliknya, jika semakin sedikit sensor terkena cahaya, maka nilai hambatannya akan semakin besar sehingga arus listrik yang mengalir akan terhambat. Cara mengukur hambatan pada LDR yaitu alat ukur multimeter dengan fungsi pengukuran ohm ().
 |
| Struktur/konstruksi fisik komponen LDR Cara kerja LDR 1. LDR akan menghambat aliran arus listrik apabila pada tidak ada berkas cahaya yang mengenai permukaan atas LDR. 2. Apabila intensitas cahaya yang mengenai permukaan LDR kecil (sedikit), maka nilai resistansi LDR akan besar (RLDR = besar). 3. Apabila intensitas cahaya yang mengenai permukaan LDR besar (banyak), maka nilai resistansi LDR akan kecil (RLDR = kecil). Untuk lebih memahami cara kerja komponen LDR, maka silakan mengamati gambar untai aplikasi LDR dan gambar grafik perbandingan antara intensitas cahaya yang diterima LDR dengan nilai resistansi LDR pada gambar 4 dan gambar 5 di bawah ini. |
 |
| Untai aplikasi LDR |
 |
| Grafik kerja LDR |
4. Percobaan;[kembali}
A. Prosedur percobaan
), dan pada bagian devices klik 'P'.
).
) pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.B. Rangkaian Simulasi
Prinsip kerja :
LDR akan menghambat aliran arus listrik apabila pada tidak ada berkas cahaya yang mengenai permukaan atas LDR. Apabila intensitas cahaya yang mengenai permukaan LDR kecil (sedikit), maka nilai resistansi LDR akan besar (RLDR = besar). Apabila intensitas cahaya yang mengenai permukaan LDR besar (banyak), maka nilai resistansi LDR akan kecil (RLDR = kecil).
