Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 2 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 4 saklar SPDT.

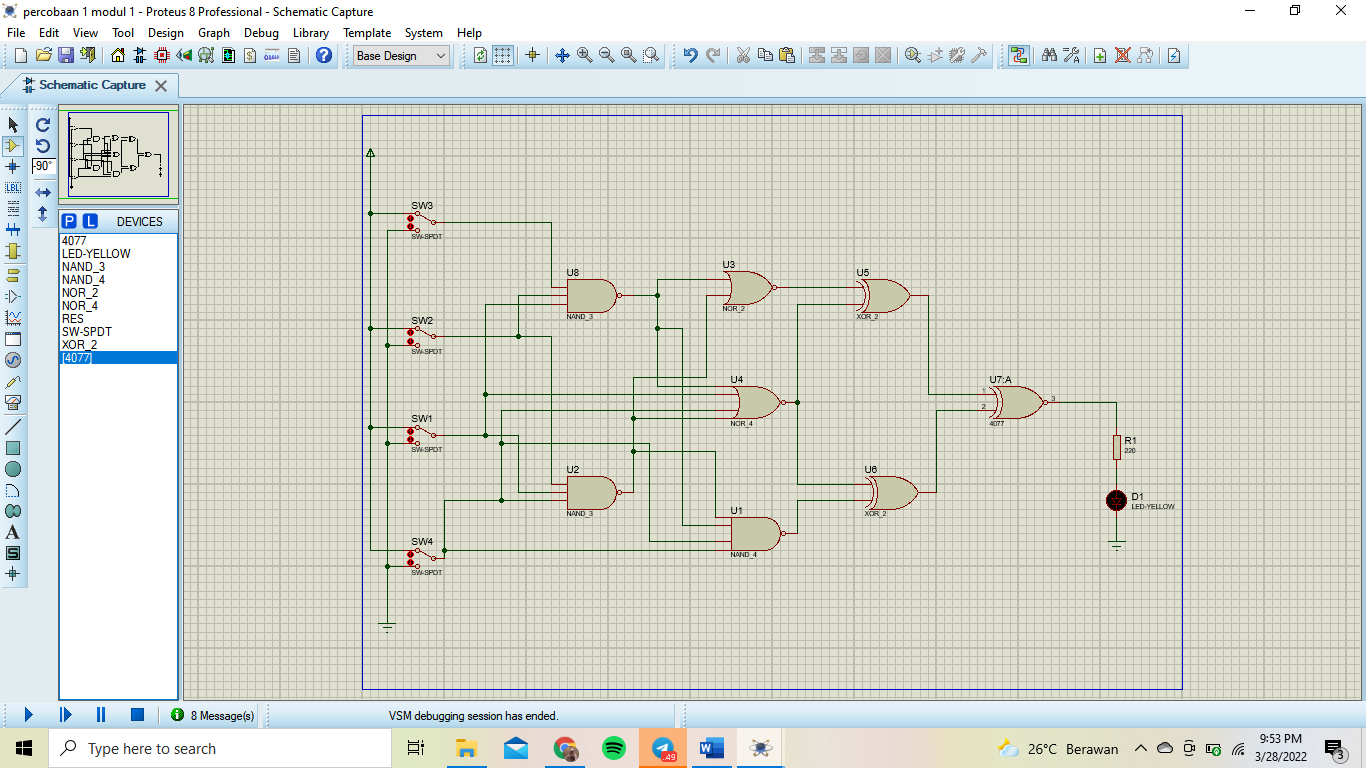

Pada rangkaian ini menggunakan gerbang logika NAND, NOR, XOR, dan XNOR. Semua saklar di hidupkan atau berlogika 1 sebagai inputan awal. Kemudian dihubungkan dengan input gerbang NAND. Prinsip kerja gerbang NAND adalah invers dari AND atau AND yang di NOT kan. Gerbang AND menggunakan prinsip perkalian, dimana hanya akan berlogika 1 apabila semua inputnya bernilai 1. Maka pada gerbang NAND berlaku sebaliknya, yaitu hanya akan berlogika 0 apabila semua inputnya bernilai 1. Pada U8 dan U2, semua inputnya bernilai 1 sehingga output yang dihasilkan bernilai 0. Sedangkan pada U1, inputnya terdiri atas 0 dan 1, sehingga outputnya adalah 1.
Selanjutnya output NAND dihubungkan dengan gerbang NOR. Gerbang NOR merupakan OR yang di NOT kan, maka prinsip kerjanya merupakan kebalikan dari OR. Gerbang OR sendiri menggunakan prinsip kerja penjumlahan, dimana hanya akan bernilai 0 apabila semua inputnya bernilai 0, sedangkan pada NOR, outputnya hanya akan bernilai 1 apabila semua inputnya 0. Pada U3 semua inputnya bernilai 0, sehingga output yang dihasilkan adalah 1. Sedangkan U4 memiliki input 1 dan 0 sehingga output yang dihasilkan bernilai 0.
Selanjutnya rangkaian dihubungkan dengan gerbang XOR. Dimana prinsip kerjanya, apabila inputnya bernilai sama, maka outputnya akan 0, namun jika inputnya berbeda maka outputnya bernilai 1. Pada U5 dan U6, inputannya bernilai 1 dan 0, maka output yang dihasilkan akan bernilai1.
Terakhir dihubungkan dengan gerbang XNOR yang merupakan gerbang XOR yang di NOT kan. Dimana prinsip kerjanya kebalikan dari XOR. Apabila inputnya sama, maka outputnya bernilai 1, sedangkan jika inputnya berbeda, maka outputnya bernilai 0. Pada U7, inputannya bernilai 1 dan 1, maka output yang dihasilkan adalah 1.Karena logika terakhirnya adalah 1, maka lampu indikator LED dapat menyala.
